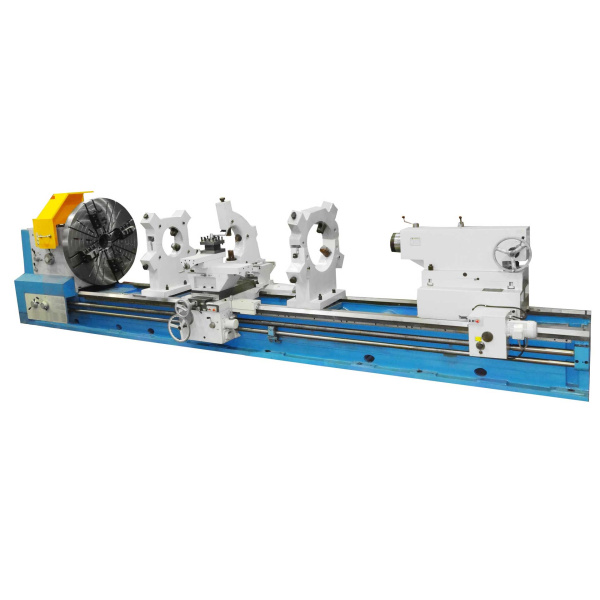

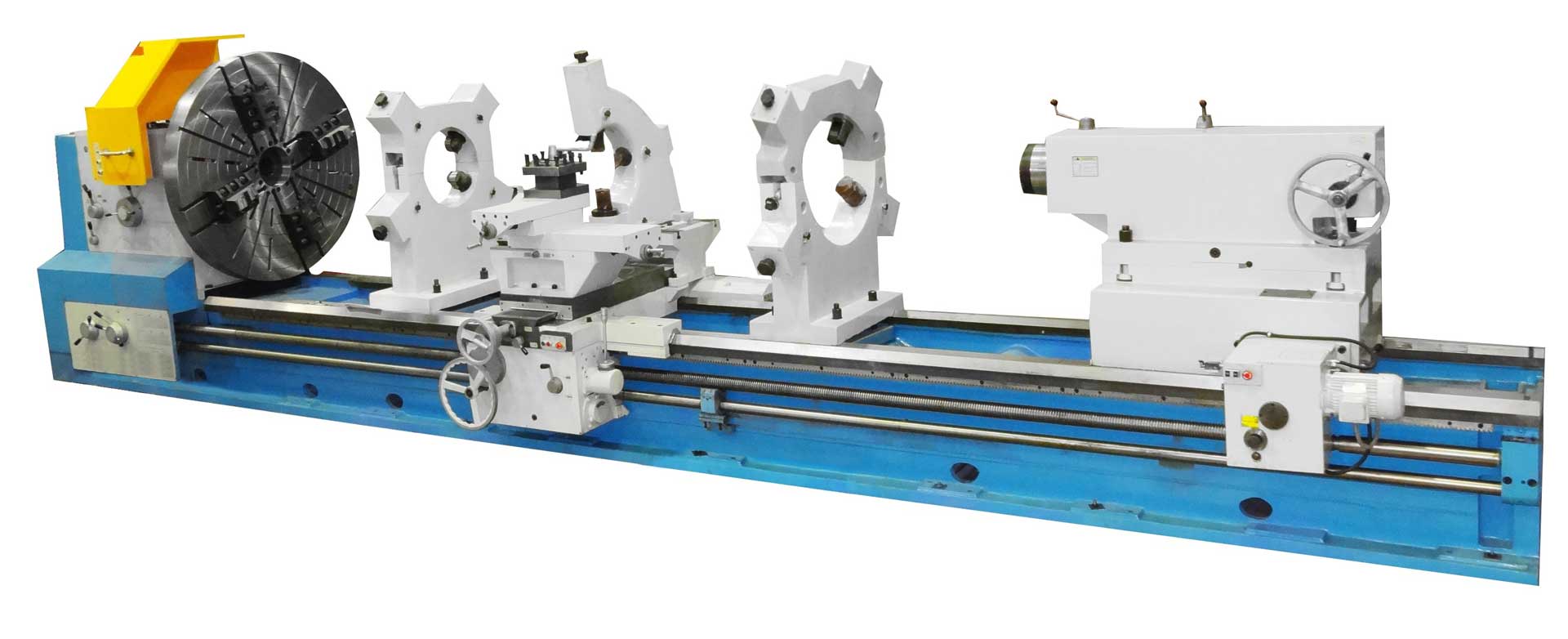

MODEL	Unit	CT61128B	CT61148B		CT61168B	CT61198B	CT61208B
Μέγ. περιστροφή στο κρεββάτι	mm	1280	1480		1680	1980	2080
Μέγ. περιστροφή στο σεπόρτι	mm	800	1000		1200	1500	1600
Απόσταση μεταξύ κέντρων	m	2,3,4,5,6,8,10,12
Πλάτος κρεββατιού	mm	1100
Μέγ. βάρος εργοτεμαχίου	ton	10
Κώνος και διάμετρος ατράκτου	mm	Φ130; Metric 140#
Περιοχή ταχυτήτων ατράκτου	rpm	3.15～315 or 2-200 or 2.5～250 21steps(forward),12steps(reverse)
Μετρικά σπειρώματα	mm	1～120 (44 kinds)
Σπειρώματα ίντσας	T.P.I.	1/4～24 (31 kinds)
Σπειρώματα module	mm	0.5～60 (45 kinds)
Σπειρώματα διαμετρικού pitch	D.P.	1/2～56 (38 kinds)
Διαμήκεις προώσεις	mm	0.1～12 (56 kinds)
Εγκάρσιες προώσεις	mm	0.05～6 (56 kinds)
Ταχεία μετακίνηση: διαμήκης/εγκάρσια	mm/min	3400, 1700
Διαστάσεις εργαλείων	mm	45x45
Διαμήκης/ επάνω διαδρομή	mm	860; 280
Διάμετρος/κώνος/διαδρομή κουκουβάγιας	mm	Φ260; Metric 80#; 300
Ισχύς κυρίως κινητήρα	KW	30
Ισχύς κινητήρα ταχείας πρόωσης	KW	1.5
Ισχύς κινητήρα κουκουβάγιας	KW	1.5
Βάρος και διαστάσεις CT61148B	2000mm			16800kg			5280x2200x2600mm
	3000mm			18300kg			6280x2200x2600mm
	4000mm			20000kg			7280x2200x2600mm
	5000mm			21500kg			8280x2200x2600mm
	6000mm			23000kg			9280x2200x2600mm
	8000mm			26000kg			11280x2200x2600mm
	10000mm			29000kg			13280x2200x2600mm
	12000mm			32000kg			15280x2200x2600mm

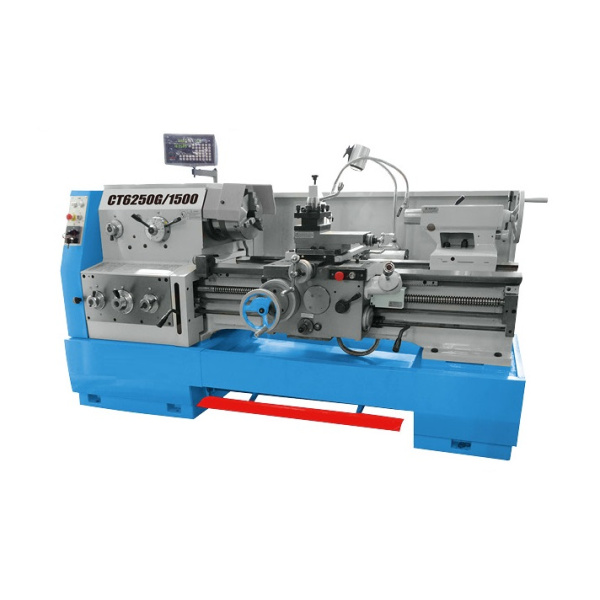

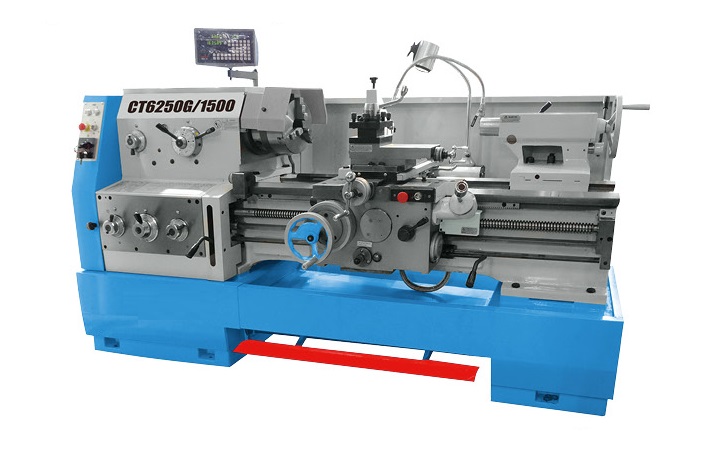

MODEL	Unit	CT6250G	CT6250H	CT6266G		CT6266H	CT6280G	CT6280H
Μέγ. περιστροφή στο κρεββάτι	mm	500		660			800
Μέγ. περιστροφή στο σεπόρτι	mm	300		420			560
Μέγ. περιστροφή στη γονατιά	mm	710		870			1000
Απόσταση μεταξύ κέντρων	mm	1000, 1500, 2000, 3000					2000,3000
Πλάτος κρεββατιού	mm	390					510
Κώνος ατράκτου	mm	G: Ф82; H: Ф105(Ф105(4″) d in serial No: 06045, 06046 gear()
Κώνος ατράκτου	mm	G: Ф90 1:20; H: Ф113 1:20
Spindle nose		ISO702/II No.8 Cam-lock type
Περιοχή ταχυτήτων ατράκτου	rpm	G:9～1600 (24 steps); H:36～1600 (12 steps)			G:9～1600 (24 steps); H:36～1600 (12 steps)		G:8～1400 (24 steps ); H:30～1400 (12 steps)
Διαστάσεις εργαλείου	mm	25x25
Διαδρομή εγκάρσιου σεπόρτι	mm	320			310		320
Διαδρομή επάνω σεπόρτι	mm	145			145		145
Διαμήκεις προώσεις	mm	G: 0.028～6.43 (93 kinds) H:0.063～2.52 (65 kinds)
Εγκάρσιες προώσεις		G:0.012～2.73 (93 kinds) H:0.027～1.07 (65 kinds
Διάμετρος, κώνος, διαδρομή κουκουβάγιας	mm	Ф75; MT.5;150			Ф75; MT.5;150		Ф90; MT.5;150
Μετρικά σπειρώματα	mm	G:0.5～224 (48 kinds); H:1～14 (22 kinds)
Σπειρώματα ίντσας	T.P.I.	G:72～1/8 (46 kinds); H:28～2 (25 kinds)
Σπειρώματα module	mm	G:0.5～112 (42 kinds); H:0.5～7 (18 kinds)
Σπειρώματα διαμετρικού pitch	D.P.	G:56～1/4 (45 kinds); H: 56～4 (24 kinds)
Ισχύς κυρίως κινητήρα	KW	7.5(10HP)
Διαστάσεις	mm	2632/3132/3632/4632x1000x1450					3365/4365x1340x1490
Βάρος	kg	2400,2600,2800,3300		2800,3000,3200,3500			3600,4000
