ΤΥΠΟΣ ΜΗΧΑΝΗΜΑΤΟΣ |

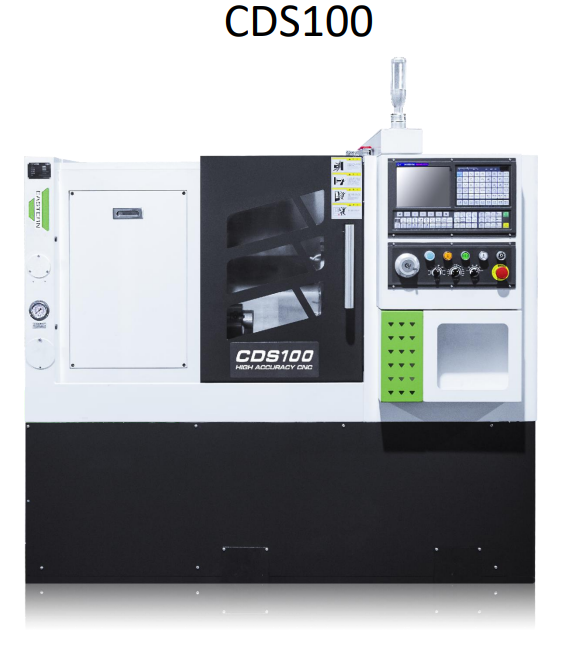

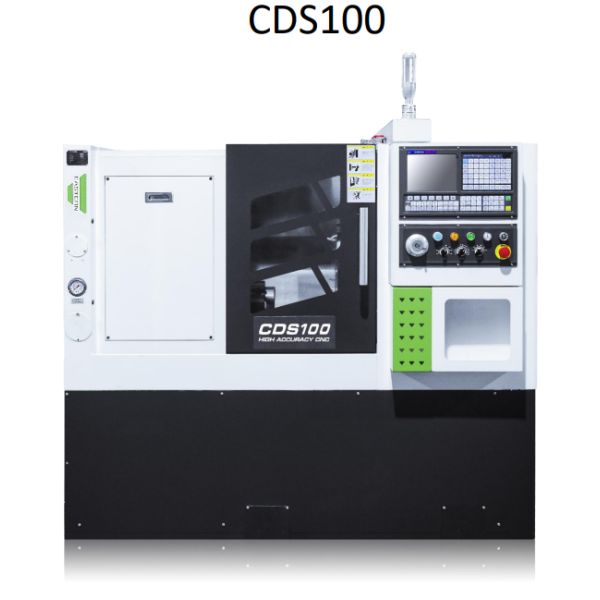

CDS100 |
|
|
Μέγιστη περιστροφή στο κρεββάτι |
mm |
450 |
|
Μέγιστη περιστροφή στο σεπόρτι |
mm |
230 |
|
Μέγιστο μήκος κατεργασίας |
mm |
360 |
|
Μέγιστη διάμετρος άξονα |
φ/mm |
45 |
|
Τύπος κεφαλής ατράκτου |
GB59001 |
A2-5 |
|
Τύπος ατράκτου |
Servo |
|
|
Κώνος ατράκτου |
Φ/mm |
56 |
|
Περιοχή ταχυτήτων ατράκτου |
r/min |
50-5000 |
|
Ροπή κινητήρα ατράκτου |
N.m |
110 |
|
Είδος τσοκ |
Hydraulic Through Chuck |
|
|
Διαστάσεις τσοκ |
Inch |
6’’ |
|
Ταχεία μετακίνηση στον Χ άξονα |
m/min |
25 |
|
Ροπή σερβοκινητήρα στον Χ άξονα |
N.m |
6 |
|
Ροπή σερβοκινητήρα στον Ζ άξονα |
N.m |
6 |
|
Ροπή σερβοκινητήρα στον Ζ1 άξονα |
N.m |
4 |
|
Διαδρομή άξονα Χ |
mm |
170 |
|
Διαδρομή άξονα Ζ |
mm |
400 |
|
Τύπος γλίστρας |
Linear Guideway |
|
|
Τύπος εργαλειοδέτη |
Intergrated Hydraulic Servo 8/12 Tool Post |
|
|
Διαστάσεις εργαλείων |
mm |
20X20/φ32 |
|
Τύπος κουκουβάγιας |
Servo programmable |
|
|
Κώνος κουκουβάγιας |
MT4 |
|
|
Διαδρομή κουκουβάγιας |
mm |
420 |
|
Κατανάλωση ρεύματος |
KW |
20 |
|
Παροχή |
A |
52 |
|
Βάρος μηχανήματος |
Kg |
2600 |
|
Διαστάσεις μηχανήματος |
mm |
1940x1370x1710 |
|
Γρεζομεταφορέας (optional) |
Hinge-Belt |
